In questo articolo voglio condividere l’esperienza personale nella costruzione e utilizzo di una EndFed Half Wave (EFHW) per i 30 metri (10.100–10.140 MHz). Un’antenna semplice, efficace anche con spazio limitato, che offre ottimi risultati anche in QRP.
Disponevo di circa 15 metri di spazio lineare utile per il radiatore, con la possibilità di montarlo orizzontalmente al terreno a soli 2,5 metri da terra (vedi foto più avanti). Obiettivo: un’antenna risonante che non richiedesse accordatore, semplice da costruire, silenziosa in ricezione e performante in trasmissione.
Progetto dell’antenna

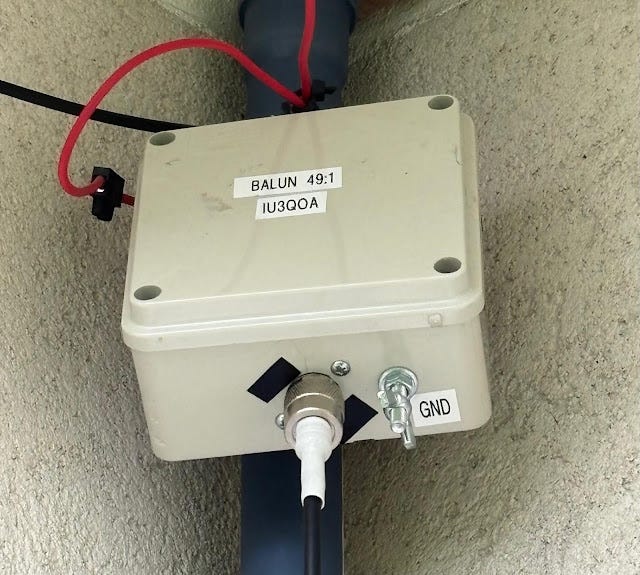

La scelta è ricaduta su una EFHW alimentata tramite un trasformatore 49:1 autocostruito in precedenza per un'altra EndFed verticale per i 20 metri. Questo trasformatore abbina i circa 2500 Ω del radiatore ai 50 Ω del coassiale, permettendo un buon adattamento.
Calcolo della lunghezza del filo
Ho preso come frequenza centrale i 10.110 MHz, corrispondente al cuore della banda CW. La formula usata è:

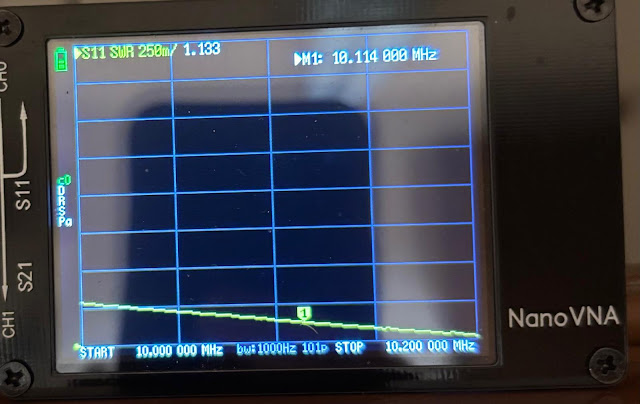

λ = 300 / f (MHz)L (metri) = (λ × 0,475) × fattore di accorciamento (circa 0,95)Risultato: circa 13,91 metri di filo. Ho inizialmente installato 14,2 metri, poi tagliato fino al raggiungimento della risonanza. Per facilitare la taratura, ho usato un morsetto a vite e un segmento di filo terminale: così posso accorciare senza tagliare e senza stressare meccanicamente il filo principale.
Contrappeso e choke

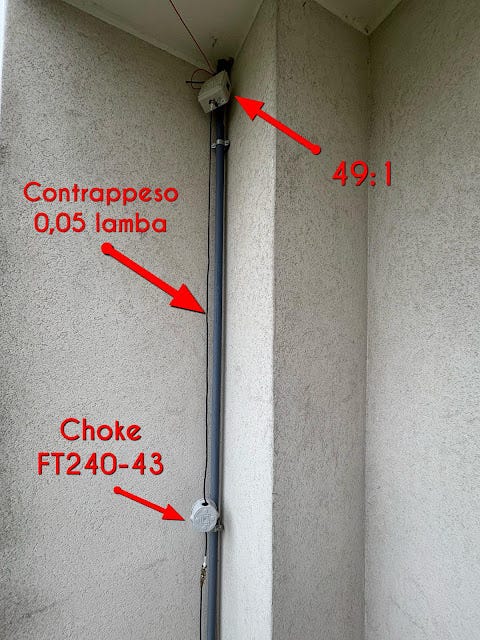

Per la corretta gestione delle correnti di modo comune, tra il trasformatore e il choke ho inserito 1,5 metri di cavo coassiale RG-58, pari a circa 0,05 lambda alla frequenza di 30 metri: questa lunghezza funge da contrappeso elettrico. Non uso infatti altri contrappesi pur avendo disponibile la presa di terra. Il choke è realizzato con 8 spire di RG-58 su toroide FT240-43, utile per bloccare le correnti di modo comune e proteggere la radio.
Installazione

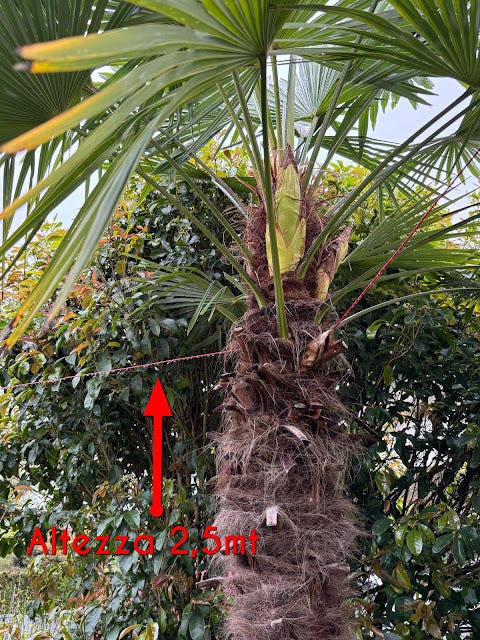

L’antenna è montata in orizzontale rispetto al suolo, tesa a circa 2,5 metri da terra. Nonostante l’altezza ridotta, grazie alla risonanza e alla buona taratura si comporta sorprendentemente bene sia in ricezione che in trasmissione.
Comportamento in ricezione: silenziosa ma reattiva
L’antenna si è dimostrata molto silenziosa, con pochissimo rumore locale. Un fenomeno curioso osservato è quello delle aperture improvvise: stazioni che compaiono dal nulla con segnali forti, come se una finestra sulla propagazione si aprisse per pochi minuti.
Questo avviene soprattutto attorno all’alba e al tramonto, in concomitanza con la zona grigia, quando l’ionosfera cambia rapidamente le sue caratteristiche riflettenti. È un comportamento tipico della banda dei 30 metri, attiva giorno e notte, estate e inverno, anche in momenti di bassa attività solare.
Risultati reali in QRP
Con i classici 5 watt in CW, ho già effettuato alcuni QSO con dei buoni rapporti:
539 da Rostov sul Don (Russia)
589 dall'Inghilterra
579 dalla Scozia
599 dalla Grecia
Risultati reali in QRO
559 Giappone (40 watt)
Un risultato più che soddisfacente per un’antenna realizzata in economia, montata bassa e con una potenza così contenuta.
Propagazione e orari consigliati (in base all'ora italiana)
I 30 metri sono noti per la loro stabilità e si comportano bene tutto l’anno. Ecco alcune finestre temporali favorevoli alla propagazione verso diverse regioni del mondo, convertite in ora italiana (invernale):
Destinazione UTC Ora italiana USA Est 04:00–08:00 05:00–09:00 USA Ovest 05:00–07:00 / 01:00–04:00 06:00–08:00 / 02:00–05:00 Giappone 04:00–08:00 05:00–09:00 Sud America 02:00–06:00 03:00–07:00

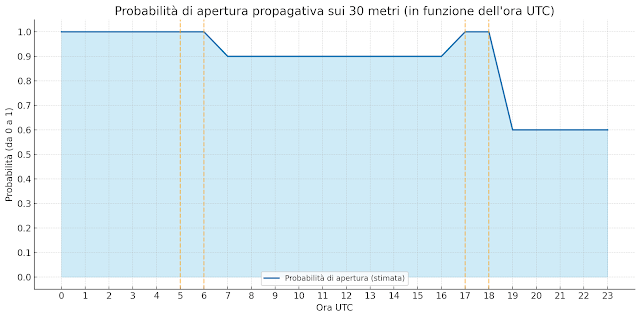

Attività oraria stimata sulla banda:
Conclusioni
Questa EFHW per i 30 metri è stata una bellissima sorpresa. In sintesi:
Semplice da costruire, anche con mezzi limitati
Non richiede accordatore
Funziona bene vista e considerata anche a bassa altezza dal suolo
Silenziosa e stabile in ricezione
Discreti risultati in QRP, anche a media distanza
Un progetto perfetto per chi ha poco spazio ma tanta voglia di operare in CW con un’antenna affidabile e discreta.Ottima da usare anche nei field-days.
Hai anche tu una EndFed per i 30 metri o stai pensando di realizzarla? Scrivimi nei commenti, sarò felice di condividere esperienze!
